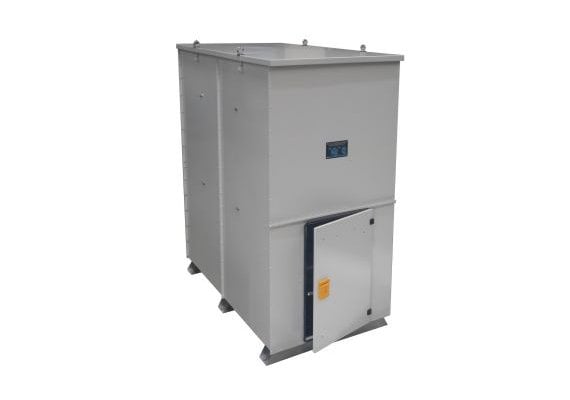

Nötr Topraklama Dirençleri

Nötr Topraklama Dirençleri (NTD'ler), enerji tesislerinde ve endüstriyel sistemlerde ekipman ve çalışan güvenliğini sağlamak için arıza akımını sınırlamakta kullanılmaktadır.

Doğrudan topraklamada, sistem doğrudan toprağa bağlanarak topraklanır ve arıza akımı sadece toprağın direnci ile sınırlandırılır. Bazı durumlarda oluşacak arıza akımı; transformatör, generatör, motor, kablolar ve diğer sistem elemanlarına zarar verecek kadar büyük olabileceği için nötr ile toprak arasına yerleştirilecek NTD, toprak arızasında oluşan arıza akımını, direnç değerini artırarak güvenli bir seviyede sınırlamaktadır.

NTD'nin avantajları şunlardır:

• Orta gerilim şebekelerinde oluşan tek fazlı arıza akımlarının ekipmanlara zarar vermeyecek seviyelere indirilmesi
• Toprak arızasının oluştuğu sırada görülen aşırı gerilimlerin sınırlanması, toprak arıza rölesinin devreye girmesinin sağlanması
• Generatör, transformatör ve diğer ekipmanların korunması
• Şalt cihazlarının uzun ömürlü olmasının sağlanması
• İşletme ve bakım masraflarının azaltılması
• Düşük seviyede yalıtıma sahip bazı ekipmanların yalıtım seviyesinin artırılması
• Adım geriliminin azaltılması

Arıza akım değeri, transformatörler ve diğer ekipmanların dayanabileceği seviyeye göre sınırlandırılmalıdır. Ayrıca arıza akımı, toprak arıza rölelerinin algılayabileceği kadar da büyük olmalıdır. Eğer NTD'nin direnç değeri çok yüksekse, arıza akımı çok küçük olmakta ve toprak arıza röleleri tarafından fark edilmeyebilmektedir.
