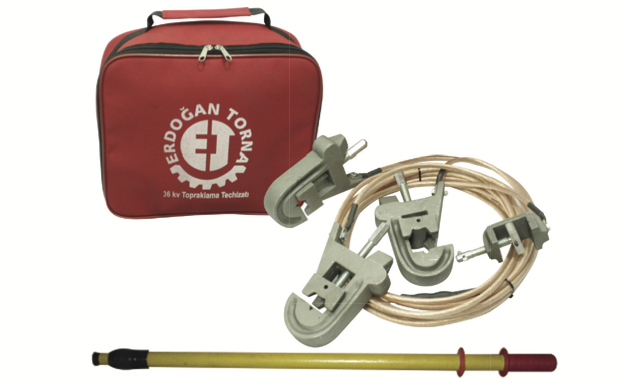

36kV Bara Topraklama Teçhizatı
18.651,43 TL
OG baralarda 36kV'a kadar yapılacak olan çalışmalarda barayı geçici olarak faz-faz ve faz-toprak arası kısa devre eden güvenlik teçhizatıdır.
Çalışması:
Bara topraklama teçhizatı, baralara bağlanan klipsler, fleksibıl kablolar yardımıyla bir noktada birleşerek baraları kısa devre eder, bu kısa devre noktası da iniş kablosu ve mengenesi yardımıyla toprak hattına veya barasına bağlanarak, baraları kısa devre eder ve toprağa bağlamış olur. Bu bağlantıların çalışılan yerin enerjinin geldiği tarafında yapılması gerekir. İki yönlü beslemede çalışma alanının her iki yönünü de topraklamak gerekir.
Kullanım:
3 fazlı baralarda yapılacak geçici topraklamalarda kullanılacacağından 40mm'lik 2x16mm ile 2x120x10mm arasındaki baraları kavrayabilecek şekilde dizayn edilmiş 3 adet klips vardır. Bara tipine uygun klipsler, fleksibıl kabloların faz tarafına sıkıca bağlanırlar. Önce topraklama mengenesi topraklama hattına veya barasına sıkıca bağlanır, sonra eklenmiş teleskopik ıstankanın ucuna klipslerin 6 köşe milleri takılarak ıstanka ile çevirmek suretiyle klipsler baralara tutturulur. Bu suretle 3 faz aralarında kısa devre edilmiş ve toprağa bağlanmış olur. Klipslerin ve mengenenin boyasız ve passız noktalara takılmasına dikkat edilmelidir. Teçhizat, baralara bağlanmadan önce bütün bağlantı vidalarının iyice sıkıştırılmış olduğuna dikkat edilmelidir. Teçhizatın işi bitip söküleceği zaman önce klipsler baradan çıkarılmalı sonra toprak mengenesi açılmalıdır.
Teçhizatın klipsleri ve mengenesi alüminyum enjeksiyon dökümden yapılmıştır. Kablosu 0,20mm Q bakır tellerden 16mm2 kesitinde, üzeri sürtünmelere karşı koruyucu 5kV izolasyon mertebesinde şeffaf plastik kaplanmıştır. Faz kablolarının boyu 2m ve topraklama iniş kablosunun boyu 2 metredir. Istanka 32/40mm Q yalıtkan borudan iki parçalı teleskopik tiptedir. Tam boyu açık halde 2 metredir.
Komple teçhizat metal bir kutu içinde ıstanka çadır bir kılıftadır. Istanka 75kV ile test edilmiştir.
TEİAŞ tipi özel imal edilen bara topraklama teçhizatında 70mm2 kesitinde dışı şeffaf kablo kullanılmaktadır. Faz kabloları 1,5mt, topraklama iniş kablosu 2,5mt'dir.
Muhafaza:
Kablo ve ıstankanın uzun süre direkt güneş ışınlarında kalmamasına dikkat edilmelidir. Rutubetsiz yerde saklanmalıdır.
